產品簡介

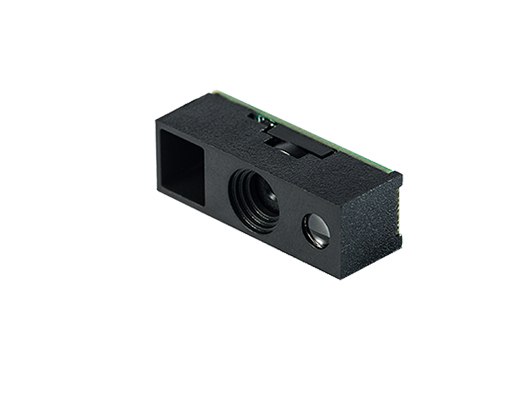

NLS-N1條碼識讀引擎采用了圖像采集器和解碼板一體化設計，高集成度，可適應藍牙口袋型讀碼器、指環式條碼讀碼器、PDA、手機讀碼背匣等各種產品集成的應用。
產品特性
◆
核心技術
采用自主研發的第六代
核心解碼技術，可快速識讀各類品質的條碼。
◆ 高集成度
圖像采集器與解碼板一體化設計，高集成度，可適應各種產品集成應用。
◆ 接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆ 屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆ 綠色低功耗
采用自主
核心技術，大大降低運行功耗，延長設備使用壽命。
|
掃描性能 |
圖像傳感器 |
|
640*480 CMOS |
|
照明 對焦 |
|
白光LED 紅光625nm |
|
|
識讀碼制 |
2D |
PDF417, QR Code, Micro QR, Data Matrix |
|
|
|
1D |
Code?128, EAN-13, EAN-8, Code?39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5,?ITF-6, ITF-14,?ISBN, ISSN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5,?AIM128,?Plessey, MSI-Plessey |
|
|
識讀精度* |
|
≥3mil |
|
|
典型識讀景深* |
EAN13 (13mil) |
65-350mm |
|
|
PDF417?(6.7mil) |
50-125mm |
||
|
Code39?(5mil) |
40-150mm |
||
|
Data Matrix?(10mil) |
45-120mm |
||
|
QR Code?(15mil) |
30-170mm |
||
|
符號反差* |
|
≥25% |
|
|
條碼靈敏度** |
|
傾斜±60°，偏轉±60°，旋轉360° |
|
|
視場角度 |
|
水平42°，垂直31.5° |
|
|
機械/電氣參數 |
通訊接口 |
|
TTL-232,USB |
|
外觀尺寸 |
|
21.5(W)×9.0(D)×7.0(H)（最大值） |
|
|
重量 |
|
1.2g |
|
|
工作電壓 |
|
3.3 VDC±5% |
|
|
額定功耗 |
|
452mW（典型值） |
|
|
電流@3.3 VDC |
工作電流 |
138mA（典型值） |
|
|
空閑電流 |
11.8mA |
||
|
環境參數 |
工作溫度 |
|
-20℃~+55℃ |
|
儲存溫度 |
|
-40℃~+70℃ |
|
|
工作濕度 |
|
5%~95%（無凝結） |
|
|
環境光照 |
|
0~100,000LUX |
|
|
國際認證 |
|
|
FCC Part15 Class?B,CE EMC Class?B, RoHS2.0, IEC62471 |
|
配件列表 |
開發板 |
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機。 |
|
|
RS-232 |
RS232數據線，用來連接開發板和信息接收主機。 |
||
|
電源適配器 |
|
5V電源適配器，配合RS232數據線給開發板供電。 |
